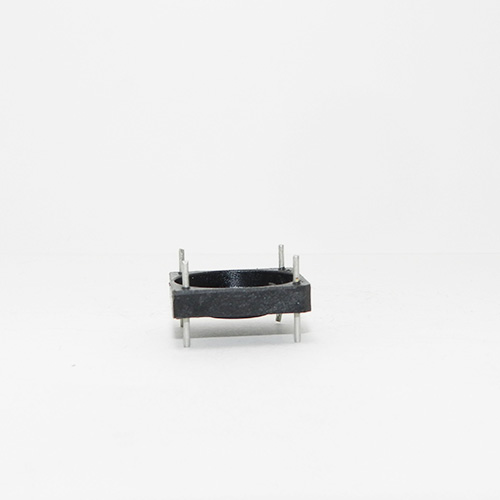

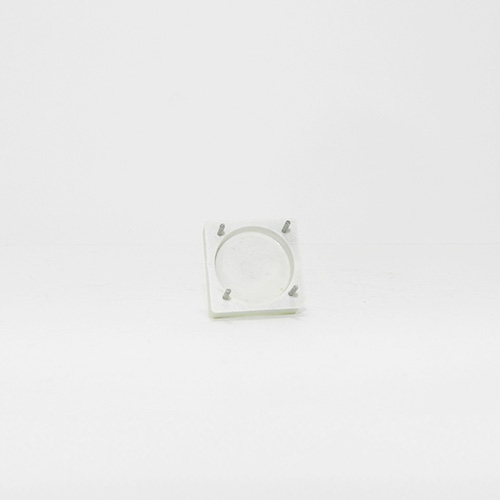

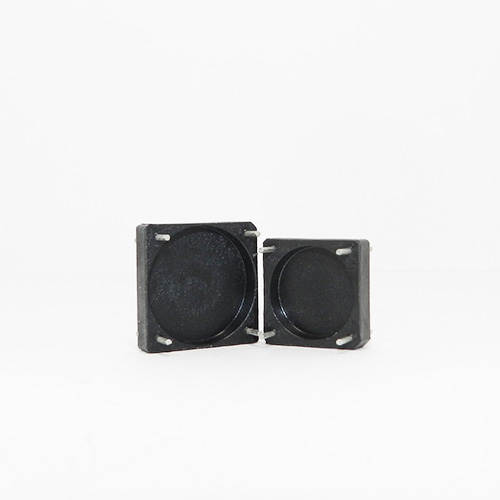

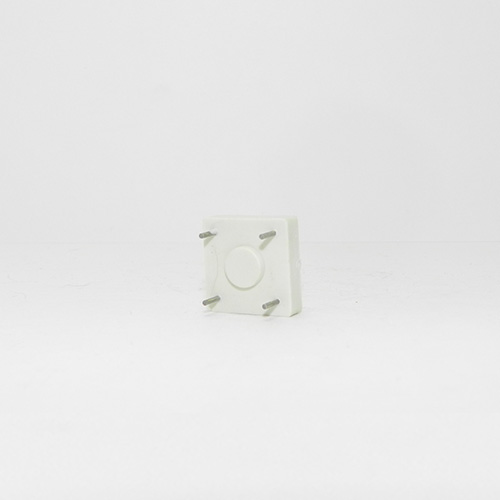

Основание для тороидальных трансформаторов (ТОР) - I

скачать чертеж в pdf

скачать чертеж в pdf

Номер	Типоразмер сердечника	Размеры, мм
Номер	Типоразмер сердечника	В	D	d	A
ИШГД4.880.137	k10x6x4,5	17	8	13	11,25
-01	k12x5x5,5	18	8	15	12,5
-02	k13x7x5	19	10	16	15
-03	k17x10x6,5	22	12	20,5	17,5
-04	k20x12x6,5	29	15	24	22,5
-05	k24x13x5,2	30	15	28	25
-06	k27x15x6	36	25	32	30

Технические характеристики

Номер

4 880 137

Количество выводов

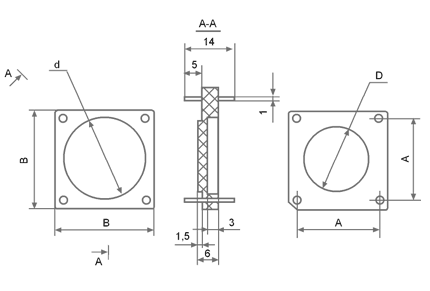

Габаритный чертеж:
